Para possibilitar que a IPBrick realize encaminhamento de chamadas entre as várias interfaces de rede, torna-se necessário a definição de rotas específicas de acordo com a numeração telefónica.

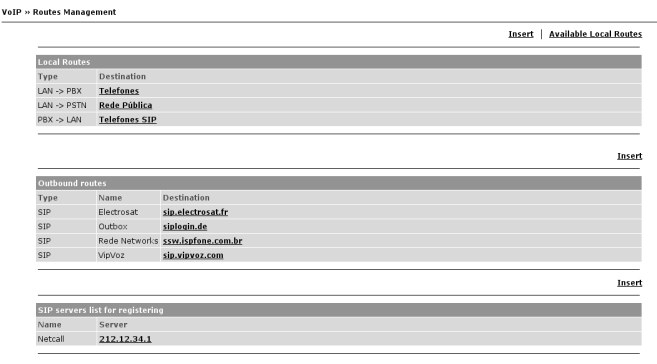

Como se pode verificar na Figura 4.84 existem estes tipos de rotas:
Rotas Locais
As Rotas Locais
(Figura 4.85) permitem configurar uma interligação entre a LAN, PSTN, o PBX ou a INTERNET.
As opções possíveis por pré-definição são:
PSTN -> LAN
: Permite encaminhamento de chamadas do operador da rede telefónica para os telefones VoIP da rede local;
PBX -> LAN
: Permite encaminhamento de chamadas entre os telefones ligados à central e os telefones VoIP da rede local;
LAN -> PBX
: Permite encaminhamento de chamadas dos telefones VoIP na rede local para os telefones da central PBX;
LAN -> PSTN
: Permite encaminhamento de chamadas VoIP da rede local para a rede do operador telefónico;
INTERNET -> PBX
: Permite aceitar chamadas VoIP vindas da Internet e encaminhá-las para a central;
INTERNET -> PSTN
: Permite aceitar chamadas VoIP vindas da Internet e encaminhá-las para a rede do operador telefónico;
PBX -> PSTN
: Permite encaminhamento de chamadas da central telefónica para a rede fixa.

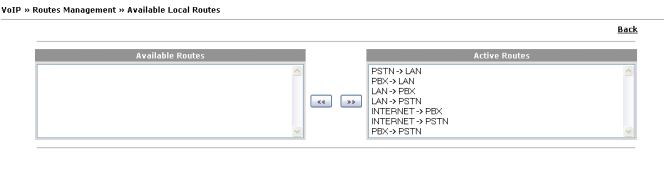

Se existirem outros interfaces configurados, poderão ser adicionados à lista de rotas, sendo para isso necessário clicar na ligação Rotas Locais Disponíveis
(Figura 4.85) e depois adicionar as rotas necessárias.
A ligação Inserir
no Menu Topo permite inserir uma das rotas referidas. Após inserir, cada tipo de rota possui uma ligação que a permite configurar. Ao aceder a esta interface é possível escolher uma destas opções:
Voltar
Alterar
: Para alterar o tipo de rota local;
Apagar
: Remove esta rota local;
Inserir
: Permite adicionar os prefixos que devem ser associados a esta rota. Ao indicar um prefixo, todas as chamadas cujos dígitos iniciais coincidam com este, são encaminhadas por esta rota. Ao escolher Opções Avançadas
teremos as seguintes opções (Figura Prefixo
: O prefixo numérico a utilizar para fazer as chamadas usando essa rota;
Incluir prefixo no endereço
Se for pretendido manter o prefixo indicado quando a chamada for encaminhada, é necessário seleccionar Sim
. Caso contrário, manter a opção Não
. Exemplo: Para permitir o uso do número 6 para encaminhar a chamada para a rede PSTN Portuguesa, é necessário remover este prefixo de forma que o número se mantenha no formato correcto (o formato 2XXXXXXXX em vez de 62XXXXXXXX).
Prefixo Pós-routing
é possível indicar o prefixo a ser adicionado ao prefixo anterior, depois do número marcado no telefone.
Restrição de ID do Chamador
: Irá restringir a rota apenas para os IDs listados;
Rotas Fallback
é possível definir encaminhamentos de recurso, caso a presente rota esteja com problemas.
Gerar toque local
: irá gerar um toque local. Pode ser usado quando o toque não pode ser gerado telefone de destino;
Prioridade
: Definir o nível de prioridade do prefixo.
Rotas de Saída
Esta opção torna possível configurar quais das chamadas serão direccionadas a um servidor SIP que ficará responsável por encaminha-las para o seu destino (Figura ). Este reencaminhamento é efectuado através de prefixos que poderão ser inseridos clicando no nome da rota e depois no link
Inserir
por cima da tabela de prefixos. Para alterar ou remover uma rota basta clicar no seu nome e depois na ligação Alterar
ou Apagar
respectivamente.
Para adicionar uma nova rota se saída clique em Inserir
. As Opções Básicas
são:
Tipo
: Tipo do protocolo de sinalização a usar: Poderá ser SIP, SIP com TLS ou IAX;
Nome
: Outbound server name;
Endereço do Servidor
: Server IP/name address;
Autenticação
: Se for necessário fazer autenticação no servidor deverá escolher a opção User/Password e preencher os campos com o nome dos utilizadores e a respectiva password;
Porta Servidor
: Porta do servidor a usar;
Suporte de Vídeo
: Se o servidor VoIP suporta vídeo, pode activar esta opção;
Caller identifier
: Outbound caller ID masking;
Registration realm
: Realm is usually the SIP server FQDN but some SIP servers have different server address and registration realm;
Outbound proxy
: Usually not used but is a server that passes the SIP messages between the SIP client and the SIP proxy server;
Disponível para a internet
: Com esta opção seleccionada, a rota estará disponível para telefones VoIP fora da LAN;
Sinalização simétrica
: Permite definir se a sinalização é enviada e recebida pela mesma porta (porta 5060);
Activar pesquisa ENUM
: Permitir que a IPBrick faça procura por ENUM.4.23
Tipo de DTMF
: O tipo de DTMF4.24 a utilizar. Opções: RFC2833
(default), Inband
, Info
e Auto
;
Limite de Chamadas
: Número de possíveis chamadas em simultâneo usanda a rota, poderá ser útil para controlo de largura de banda. Com o valor 0
podemos desactivá-la;
O proxy RTP é uma funcionalidade fornecida pela IPBrick e que permite intermediar todo o fluxo de pacotes RTP entre dois terminais VoIP (ou User agents na terminologia SIP). É utilizado para transposição de NAT, ou seja, quando algum terminal de VoIP está "atrás" de um NAT. Os prefixos inseridos nesta rota estarão disponíveis automaticamente para os telefones SIP e para os telefones ligados ao PBX. Se existirem interfaces adicionais e for pretendido utilizar uma rota SIP, é necessário adicionar a rota INTERFACE->
INTERNET (por exemplo PBX1->
INTERNET ou GSM->
INTERNET), incluir nessa rota um prefixo igual ao da rota para o servidor SIP e incluir o prefixo (na opção Incluir prefixo
escolher Sim
).
Lista de servidores SIP para registo

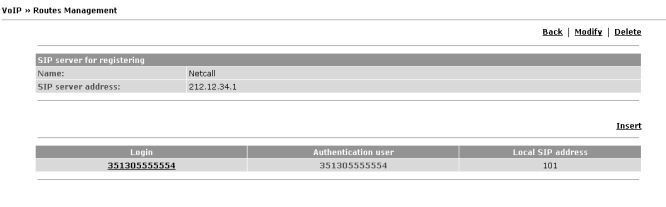

Aqui é possível visualizar a lista de endereços SIP4.25 já configurados (Figura 4.86). Ao Inserir
um novo, a página gerada pede os seguintes dados:
Nome
: Nome do servidor;
Endereço do servidor SIP
: endereço IP ou nome do servidor SIP;
Após os dados terem sido inseridos, é necessário clicar no botão Inserir
para confirmar a inserção do endereço. O próximo passo é registar as contas no servidor SIP local. Ao clicar em Inserir
temos a s seguintes opções:
Login
: SIP account login. Normally it's the nomadic SIP number;
Authentication user
: Usually the same as the login;
Password
: SIP account password;
Local
: Telefone interno que irá receber as chamadas provenientes da Internet para esse número nómada.
