Para possibilitar que a IPBrick realize encaminhamento de chamadas entre as várias interfaces de rede, torna-se necessário a definição de rotas específicas de acordo com a numeração telefónica.

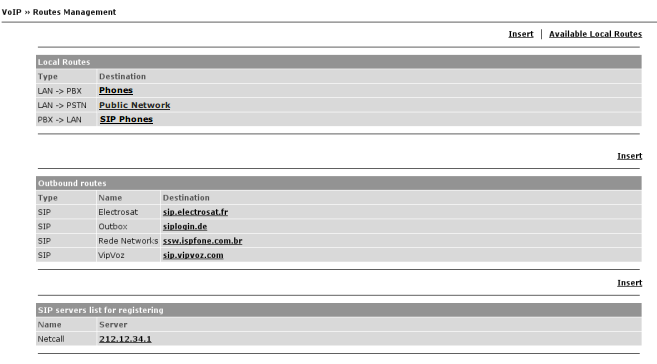

Como se pode verificar na Figura 4.100 existem estes tipos de rotas:
Rotas Locais
As Rotas Locais
(Figura 4.101) permitem configurar uma interligação entre a LAN, PSTN, o PBX ou a INTERNET.
As opções possíveis por pré-definição são:
PSTN -> LAN
: Permite encaminhamento de chamadas do operador da rede telefónica para os telefones VoIP da rede local;
PBX -> LAN
: Permite encaminhamento de chamadas entre os telefones ligados à central e os telefones VoIP da rede local;
LAN -> PBX
: Permite encaminhamento de chamadas dos telefones VoIP na rede local para os telefones da central PBX;
LAN -> PSTN
: Permite encaminhamento de chamadas VoIP da rede local para a rede do operador telefónico;
INTERNET -> PBX
: Permite aceitar chamadas VoIP vindas da Internet e encaminhá-las para a central;
INTERNET -> PSTN
: Permite aceitar chamadas VoIP vindas da Internet e encaminhá-las para a rede do operador telefónico;
PBX -> PSTN
: Permite encaminhamento de chamadas da central telefónica para a rede fixa.
PSTN-PBX
: Esta é uma rota interna predefinida. Permite-lhe rotear as chamadas da rede para o PBX.

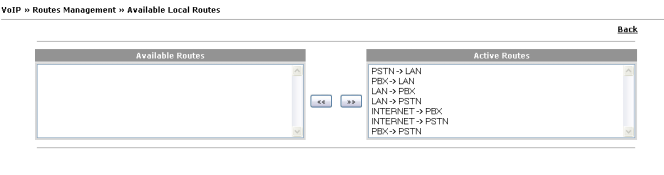

Se existirem outros interfaces configurados, poderão ser adicionados à lista de rotas, sendo para isso necessário clicar na ligação Rotas Locais Disponíveis
(Figura 4.101) e depois adicionar as rotas necessárias.
A ligação Inserir
no Menu Topo permite inserir uma das rotas referidas. Após inserir, cada tipo de rota possui uma ligação que a permite configurar. Ao aceder a esta interface é possível escolher uma destas opções:
Voltar
Alterar
: Para alterar o tipo de rota local;
Apagar
: Remove esta rota local;
Inserir
: Permite adicionar os prefixos que devem ser associados a esta rota. Ao indicar um prefixo, todas as chamadas cujos dígitos iniciais coincidam com este, são encaminhadas por esta rota. Ao escolher Opções Avançadas
teremos as seguintes opções (Figura 4.105):
Prefixo
: O prefixo numérico a utilizar para fazer as chamadas usando essa rota;
Incluir prefixo no endereço
Se for pretendido manter o prefixo indicado quando a chamada for encaminhada, é necessário seleccionar Sim
. Caso contrário, manter a opção Não
. Exemplo: Para permitir o uso do número 6 para encaminhar a chamada para a rede PSTN Portuguesa, é necessário remover este prefixo de forma que o número se mantenha no formato correcto (o formato 2XXXXXXXX em vez de 62XXXXXXXX).
Prefixo Pós-routing
é possível indicar o prefixo a ser adicionado ao prefixo anterior, depois do número marcado no telefone.
Restrição de ID do Chamador
: Irá restringir a rota apenas para os IDs listados;
Rotas Fallback
é possível definir encaminhamentos de recurso, caso a presente rota esteja com problemas.
Gerar toque local
: irá gerar um toque local. Pode ser usado quando o toque não pode ser gerado telefone de destino;
Prioridade
: Definir o nível de prioridade do prefixo.
Rotas de Saída
Esta opção torna possível configurar quais das chamadas serão direccionadas a um servidor SIP que ficará responsável por encaminha-las para o seu destino (Figura 4.102). Este reencaminhamento é efectuado através de prefixos que poderão ser inseridos clicando no nome da rota e depois no link Inserir
por cima da tabela de prefixos. Para alterar ou remover uma rota basta clicar no seu nome e depois na ligação Alterar
ou Apagar
respectivamente.
Para adicionar uma nova rota de saída clique em Inserir
. As Opções Básicas
são:
Tipo
: Tipo do protocolo de sinalização a usar: Poderá ser SIP, SIP com TLS ou IAX;
Nome
: Nome do servidor de saída;
Endereço do Servidor
: Server IP/name address;
Autenticação
: Se for necessário fazer autenticação no servidor deverá escolher a opção User/Password e preencher os campos com o nome dos utilizadores e a respectiva password;

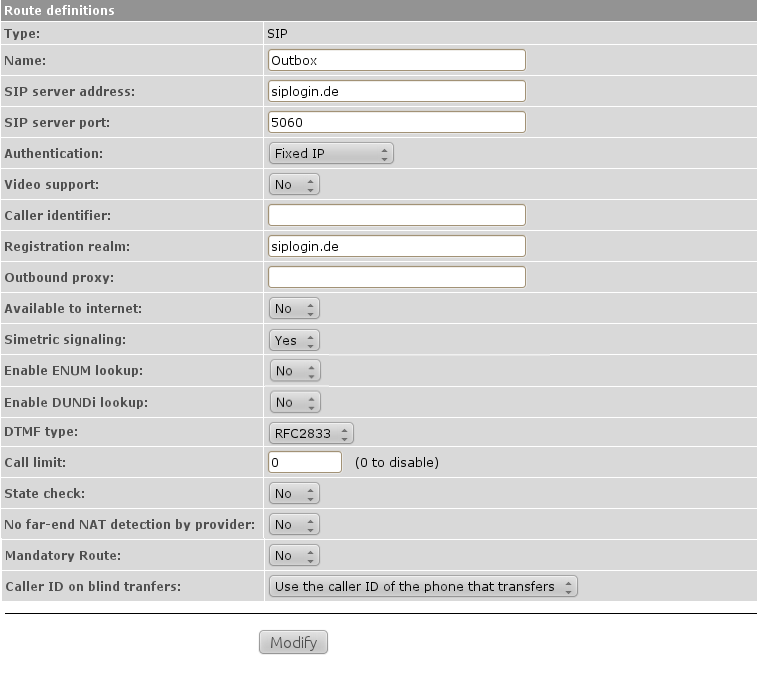

Ao escolher Opções Avançadas
os seguintes parâmetros serão visualizados:
Porta Servidor
: Porta do servidor a usar;
Suporte de Vídeo
: Se o servidor VoIP suporta vídeo, pode activar esta opção;
Identificador de chamada
: Máscara de ID do chamador;
Domínio de Registo
: O domínio é geralmente o FQDN do servidor SIP, mas alguns servidores SIP têm diferentes endereços e domínios de registo;
Proxy de Saída
: Normalmente não é utilizado, no entanto, é um servidor que passa mensagens SIP entre o cliente e proxy SIP;
Disponível para a Internet
: Com esta opção activa, a rota estará disponível para telefones VoIP fora da LAN;
Sinalização Simétrica
: Permite definir se a sinalização é enviada e recebida através da mesma porta (5060);
Activar pesquisa ENUM
: Permite à IPBrick pesquisar através do ENUM.4.23
Activar pesquisa DUNDi
: Permite à IPBrick pesquisar através do DUNDi.4.24
Tipo DTMF
: Escolha o tipo de DTMF4.25 a utilizar. Opções: RFC2833 (por omissão), Inband, Info e Auto;
Limite de chamadas
: Número máximo de chamadas simultâneas utilizando esta rota, útil para o controlo de largura de banda. O valor 0
desactiva esta opção;
Verificação de estado
: Esta opção permite-lhe verificar se a entidade está online ou não, ou seja, num telefone irá verificar a existência de actividade online, se por acidente ou de forma deliberada a IPBrick 'saberá' que a entidade não está disponível. Por omissão este campo está desactivado (Não
);
Detecção de NAT remoto pelo ISP
: Esta opção aplica-se num contexto onde existe uma rota para um operador que também envia chamadas, ou seja, que não seja apenas um operador de saída.
P-Asserted-Identity
: Alguns servidores necessitam que os pacotes SIP contenham no cabeçalho a P-Asserted-Identity. Se este é o seu caso, active por favor esta opção.
NOTA: Em Autenticação
terá de seleccionar Utilizador/Password
para que esta opção esteja disponível.
Rota Mandatória
: Rota VoIP obrigatória que terá prioridade sobre qualquer outra. Números marcados (incluindo prefixos) associados a ela irão se sobrepor a qualquer outra incidência, mesmo que esta parta de u telefone local, um alias ou qualquer outro acesso directo (incluindo IVRs, Sequências de Atendimento, Filas, etc.);
Identificador de origem nas transferências cegas
: As opções disponíveis são:
Se a rota de saída é IAX, os parâmetros são:
Nome
;
Endereço do Servidor
;
Porta do Servidor
;
Disponível para a internet
;
Limite de chamadas
.

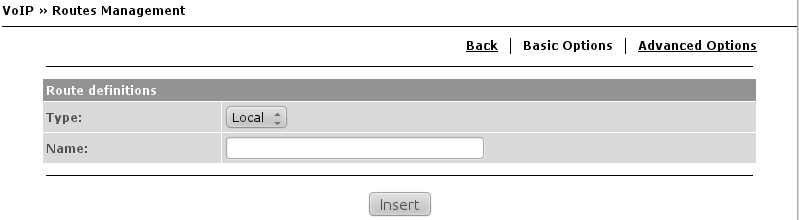

Se a rota de saída for do tipo Local
, as configurações básicas são:
Tipo
: Local
Nome
: Digite o nome do seu servidor local

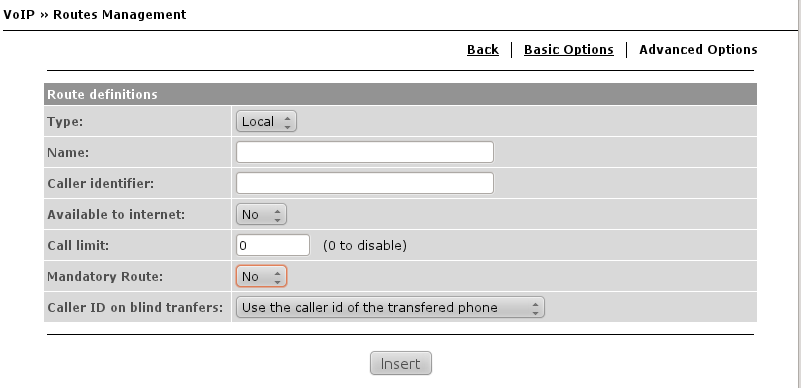

Mas se clicar em Opções Avançadas
um novo grupo de campos aparecerá:
Identificador do Chamador
: Máscara ID do chamador;
Disponível para a internet
: Por omissão, NÃO
;
Limite de Chamadas
: (por omissão, 0
)
Rota Mandatória
: Rota VoIP obrigatória que terá prioridade sobre qualquer outra. Números marcados (incluindo prefixos) associados a ela irão se sobrepor a qualquer outra incidência, mesmo que esta parta de u telefone local, um alias ou qualquer outro acesso directo (incluindo IVRs, Sequências de Atendimento, Filas, etc.);
Identificador de origem nas transferências cegas
: As opções disponíveis são:
Clique em Inserir
para criar a rota.

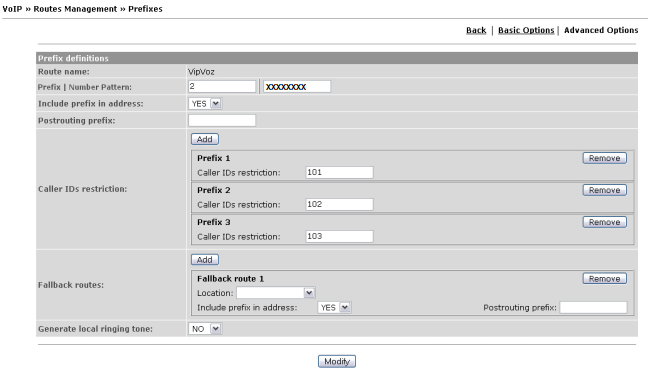

Prefixos
Os prefixos inseridos em qualquer destas rotas de saída estarão disponíveis para os telefones SIP e para os que estão ligados ao PBX.
Estas são as opções disponíveis (avançadas):
Nome da rota
: Digite o nome a atribuir à rota;
Prefixo-Padrão do Número
: Ambos os campos definem o formato do número de destino que lhe permite fazer chamadas por esta rota. Prefixo
será um número e para Padrão do Número
poderá utilizar esta sintaxe:
X corresponde a qualquer dígito 0-9 Z corresponde a qualquer dígito 1-9 N corresponde a qualquer dígito 2-9 [1237-9] corresponde a qualquer dígito ou letra entre parênteses (neste exemplo, 1,2,3,7,8,9) [a-z] corresponde a qualquer letra minúscula [A-Z] corresponde a qualquer letra maiúscula . wildcard, corresponde a um ou mais caracteres ! wildcard, corresponde a zero (nenhum) ou mais caracteres imediatamente
Incluir prefixo no endereço:
: Por pre-definição SIM
Prefixo pós-routing
: É um prefixo adicionado pela IPBrick quando o número é recebido (p.ex: Para a rede PSTN de Portugal é utilizado o formato 2XXXXXXXX. Se utilizamos como rota principal a rota de uma conta SIP é necessário usar o prefixo 2, incluir o prefixo no endereço e utilizar um prefixo postrouting com 00351 (351 é o código internacional de Portugal);
Restrição de números chamadores
: Vai restringir a rota apenas para os ID's de chamador listados. Clique no botão ADICIONAR
para inserir uma restrição;
Rotas de Fallback
: Se alguma falha ocorrer, poderá inserir uma rota alternativa. Clique em ADICIONAR
para inserir uma rota alternativa;
Gerar localmente sinal de chamar
: Cria localmente um toque de chamada. Por omissão, NÃO

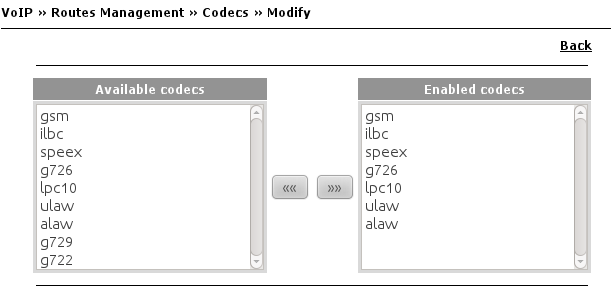

Codecs
Para cada rota de saída é possível definir quais os codecs serem utilizados (clique em Alterar
) e qual a sua prioridade (opção Ordenar
).

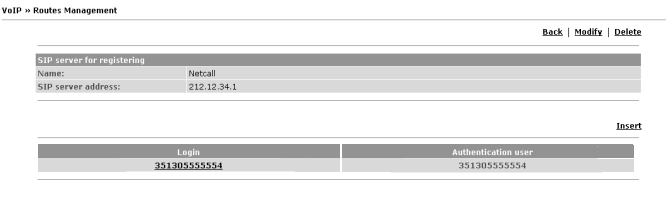

Lista de servidores SIP para registo
Aqui é possível visualizar a lista de endereços SIP4.26 já configurados (Figura 4.107). Quando inserir um novo endereço será pedido a seguinte informação:
Nome
: Nome do servidor;
Endereço do servidor SIP
: IP do Servidor SIP ou endereço. É possível especificar o número da porta, assim como o endereço IP SIP:
Depois de inserir os dados é necessário clicar no botão Inserir
para confirmar o endereço. O próximo passo é registar as contas no servidor SIP local. Ao clicar em Inserir
encontraremos as seguintes opções:
Login
: Login da conta SIP. Normalmente é o número SIP nómada;
Autenticação do utilizador
: Geralmente o mesmo que o login;
Password
: Password da conta SIP;
Local
: Telefone interno que irá receber as chamadas provenientes da Internet para esse número nómada.
Nota: Para configurar o número interno para onde o operador irá transferir as chamadas recebidas da internet, crie um telefone em Gestão de Telefones, IVR, Grupo de Chamadas etc. em Funções > Entrada.
Nota: De forma a definir o destino das chamadas recebidas, deverá configurar uma marcação rápida ou usar a função para esse propósito.
