PRI

Pour les lignes PRI^6.4 (E1 en Europe ou T1 aux USA) il y a trois cartes de téléphonie avec 1, 2 ou 4 ports. Dans la Figure 6.7 on observe une carte PRI ayant 2 ports. Selon le fabricant de la carte, le port 1 peut être désigné 1 (Digium) ou A (Sangoma), et le port 2 comme 2 ou B.

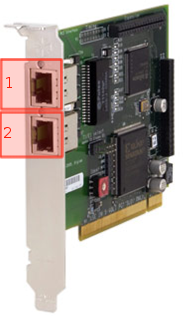

Figure 6.7: Carte PRI

Leds

• Rouge statique: Avec connexion;
• Vert statique: Sans connexion.

Pinout

Le pinout correct du câble entre PSTN, IPBbrick.GT et PBX peut être observé dans la Figure 6.8.

Figure 6.8: Pinout croisé du câble RJ-45 entre IPBbrick.GT et PBX

La connexion entre le modem PRI et le PBX existant peut utiliser des:

• Câbles coaxiaux: Deux câbles coaxiaux (envoyer et recevoir) sont connectés entre le modem PRI et le PBX (Figure 6.10). Le connecteur est habituellement BNC, mais des types différents de connecteurs BNC sont utilisés, selon l'opérateur.

• Câbles UTP: Un câble PRI UTP entre le modem PRI et le PBX qui utilise des connecteurs RJ-45 (Figure 6.11)

Selon le type de connexion, l'IPBrick peut intercepter cette connexion PBX/PSTN en utilisant:

• symétriseurs (Figure 6.9) un convertisseur qui peut être connecté par deux câbles coaxiaux par un des côtés (2 BNC), et de l'autre côté un seul câble RJ-45 peut être connecté sur un port de la carte de téléphonie IPBrick. Le schéma de connexion peut être visualisé dans la Figure 6.13;
• RJ-45: La connexion entre PBX, IPBbrick.GT et PSTN est faite par des câbles UTP en utilisant des connecteurs RJ-45 (Figure 6.12);

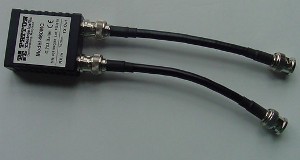

Figure 6.9: Symétriseurs BNC/RJ45

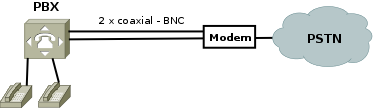

Figure 6.10: Modem PRI et connexion PBX par coaxial

Figure 6.11: Modem PRI et connexion PBX par UTP

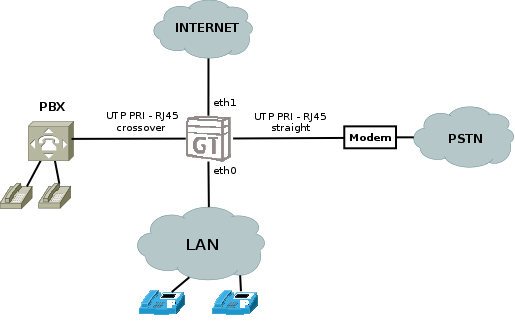

Figure 6.12: IPBrick interceptant la ligne PRI et PBX en utilisant à peine les câbles UTP

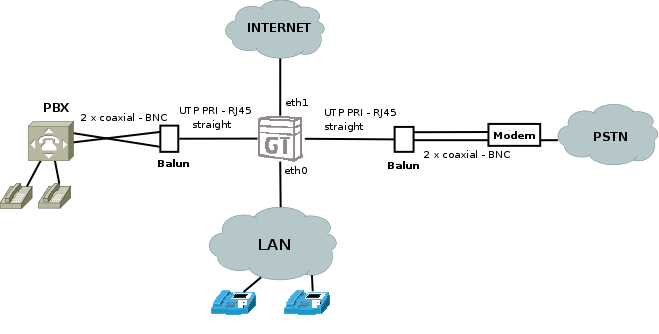

Figure 6.13: IPBrick interceptant la ligne PRI et PBX en utilisant des symétriseurs

REMARQUE: Pour les connexions droites BRI/PRI qui utilisent UDP, des câbles de réseau Ethernet normaux peuvent être utilisés (4 paires). Pas besoin d'utiliser des câbles spécifiques BRI/PRI UDP (2 paires).
