BRI

La carte ISDN BRI^6.1 présentée dans la Figure 6.3 possède 4 ports (les cartes de téléphonie ont également des configurations 1BRI, 2BRI et 8BRI). À chaque port est associé un groupe de 5 jumpers et selon la configuration des jumpers, le port peut rester NT^6.2 (comme opérateur) ou TE^6.3 (comme PBX). Par exemple, dans les cartes Beronet si les jumpers sont connectés aux deux pins du côté droit (configuration par défaut), le port est configuré comme TE. Si les jumpers sont connectés aux deux pins du côté gauche, le port est configuré comme NT. N'oubliez pas de toujours vérifier et de configurer tous les jumpers du port.

Normalement, les cartes de téléphonie possèdent le schéma de configuration TE/NT, mais vous pouvez néanmoins consulter la notice d'instructions de la carte.

Un schéma complet de la carte 8BRI est présenté dans:

http://www.ipbrick.com/files/8BRISchema.png

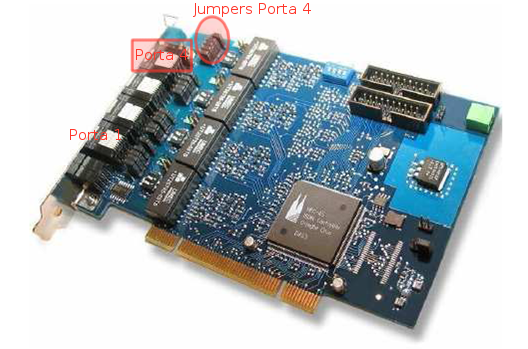

Figure 6.3: carte BRI

La configuration correcte de la carte (NT,TE) entre toutes les interfaces de l'entreprise est présentée dans la Figure 6.4.

Figure 6.4: Interconnexion entre IPBrick, PSTN et PBX

Leds

• Rouge statique: Avec connexion
• Rouge intermittent: Sans connexion;
• Vert statique: Appel actuel utilisant ce port.

Pinout

Le pinout correct du câble entre PSTN, IPBbrick.GT et PBX peut être observé dans la Figure 6.5 et la Figure 6.6.

Figure 6.5: Pinout droit du câble RJ-45

Figure 6.6: Pinout croisé du câble RJ-45 entre l'IPBbrick.GT et PBX
