Esta secção permite adicionar e alterar o registo de máquinas (e.g., PC, portátil, impressora). Na IPBrick uma máquina é representada por um nome, um endereço IP, um endereço MAC e tipo de máquina, como pode ver na (Figura 3.3).
Existem estes tipos de máquinas:
- Estação de trabalho; Estação de trabalho na LAN que funciona com o sistema operativo Windows;
- Estação de trabalho + SoftPhone: Estação de trabalho Windows na LAN associada a um softphone;
- Estação de trabalho Linux: Estação de trabalho na LAN que funciona com uma distribuição Linux, assim é possível exportar a conta interna do utilizador por NFS para esses clientes Linux;
- Estação de trabalho Linux + SoftPhone: Estação de trabalho Linux na LAN associada a um softphone. O nome será o nome do utilizador SIP e estará sempre associado ao endereço IP;
- Impressora: Impressora da rede. A localização é uma descrição sobre a localização da impressora. O porto será o porto em que funciona o servidor da impressora. Exemplo: 9100 para a HP;
- Telefone IP: Telefone SIP IP do hardware na LAN. O nome será o nome do utilizador SIP e será sempre associado ao endereço IP;
- Set-top Box: Um dispositivo que conecta a um televisor e a uma fonte externa de sinal, tornando o sinal em conteúdo que é exibido numa televisão ou outro dispositivo.
- Camera IP: Um tipo de câmera de vídeo digital utilizada frequentemente para vigilância, e que ao contrário da televisão analógica circuito fechado (CCTV) pode enviar e receber dados através de uma rede de computadores e da Internet.
- Terminal Linux: Thinclient com sessão remota com um computador Linux que será usado com o Servidor do Terminal na IPBrick;
- Terminal Windows: Thinclient com sessão remota com um computador que será usado com o Servidor do Terminal na IPBrick;
- Estação de Rádio Base: Esta máquina é utilizada para as comunicações numa frota de rádios móveis. A estação base é uma parte da solução de comunicações rádio oferecida pela IPBrick Radio.
- Set Top Box IPBrick: A nossa própria set top box, desenhada para TV corporativa;
- Estação de Rádio Controlo: O controlador da Estação de Rádio Base. Esta máquina permite à IPBrick gerir e controlar as transmissões em até 8 estações base.
Para inserir uma máquina apenas é necessário definir o tipo, introduzir um nome e um endereço IP. Desta forma, o registo da máquina será criado no LDAP e no servidor de DNS. Se o campo Endereço MAC for preenchido com o endereço MAC da máquina a registar, será também criada uma entrada no servidor de DHCP para essa máquina.
Nota: O MAC address da máquina pode ser obtido apartir do ícone de ligação de rede do Windows XP ou executando o comando ipconfig /all.

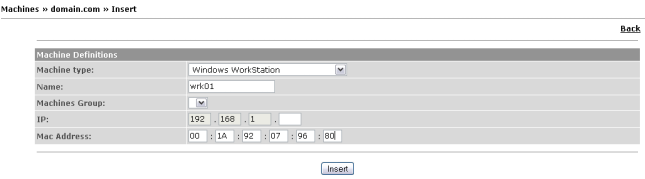

Figura 3.3:
Gestão de Máquinas - Registo de Máquinas
|
|
As opções para modificar e apagar uma máquina, são acessíveis mediante o clique sobre o seu nome no formulário da Figura 3.4. Se a ligação Modificar for clicada, é apresentado o formulário da Figura 3.3, no qual é possível redefinir os parâmetros da máquina. Se a ligação Apagar for clicada, surge o formulário da Figura 3.5 para confirmar a acção.

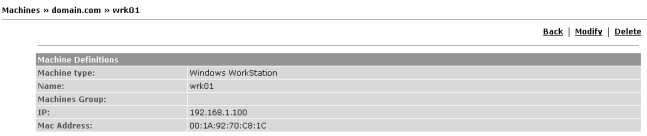

Figura 3.4:
Gestão de Máquinas - Opções
|
|

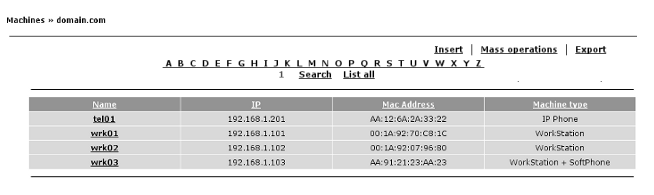

Figura 3.5:
Gestão de Máquinas - Lista
|
|
NOTA: Se as máquinas inseridas são já demasiadas para serem visualizadas e pesquisadas de forma eficiente, é possível usar os vários links de pesquisa na página Gestão de Máquinas. Existem links rápidos alfabéticos e numéricos, assim como a possibilidade de abrir uma janela de Pesquisa Figura 3.6 ou ainda a possibilidade de exibir todas as máquinas numa página (link Mostrar Todas).

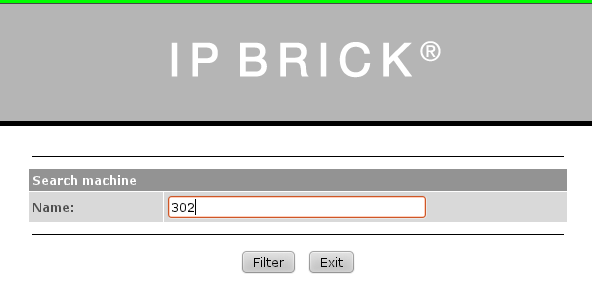

Figura 3.6:
Gestão de Máquinas - Janela de Pesquisa
|
|

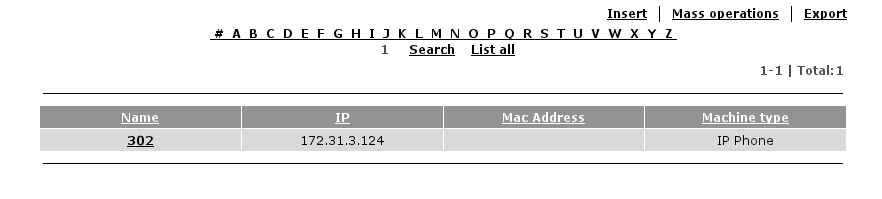

Figura 3.7:
Gestão de Máquinas - Resultados da pesquisa
|
|
