Cartas

Após a sua configuração e instalação física na máquina é necessário efectuar a sua configuração na IPBrick. Para isto é necessário saber de que forma foi feita a configuração física da placa, isto é, a configuração de cada porta.
Depois da instalação física do hardware, a configuração das placas é efectuada a partir da interface web da IPBrick através do menu:

Configurações Avançadas - Telefonia - Cartas

Para inserir é necessário escolher a ligação Inserir, e seguidamente indicar (conforme é visível na Figura 7.68): Menu de inserção de placas:

Tipo de placa: Pode ser analógica, RDIS BRI ou RDIS PRI;
Fabricante: Dependendo do tipo de placa, pode ser:
- BRI ISDN: Compatível com Beronet (HFC chipset);
- PRI ISDN: Compatível com Digium (predefinição), Open Vox, Sangoma;
- Analógica: Compatível com Digium (predefinição), Open Vox.
Número de portas: Número de portas que a placa possui;

Configuração de portas: Cada porta pode ser configurada para ligar aos interfaces pre-definidos: PBX ou PSTN. No caso de placas RDIS BRI existem ainda as seguintes configurações:

Analógica: Ligação a PBX, assim o porto da carta actuará como fxs
           Ligação a PSTN, assim o porto da carta actuará como fxo
ISDN BRI:  Ligação a PBX, assim o porto da carta actuará como NT PtP ou NT PtMP
           Ligação a PSTN, assim o porto da carta actuará como TE PtP ou TE PtMP
           (PtMP = 1 a N possíveis terminais. Contacte o operador PSTN)
ISDN PRI:  Ligação a PBX, assim o porto da carta actuará como NET
           Ligação a PSTN, assim o porto da carta actuará como CPE

O estado de cada porto é apresentado conforme pode ver na Figura 7.69.
Detalhes:

Verde: A camada 1 (física) e a camada 2 (sinalização) estão ACTIVOS. Assim, o porto está pronto;
Amarelo: A camada 1 está ACTIVA e a camada 2 está INACTIVA. Isto significa que há problemas de sincronização, provavelmente necessita de verificar as configurações tx ou rx (ISDN PRI) ou os jumpers da carta jumpers (ISDN BRI);
Vermelho: A camada 1 e a camada 2 estão INACTIVAS. Significando que existe um problema de ligação (problema no cabo ou ligação de cabo não existente) ou a porta está danificada. Note que para a PSTN BRI - modo PTMP, normalmente quando não existem chamadas activas, o estado de standby pode ser vermelho;
Vermelho a piscar: Problemas de hardware. Precisa de verificar a integridade da carta e os jumpers. É muito raro ocorrer este estado.

Se nenhuma carta está presente ou se nenhuma for detectada a mensagem exibida será: NA.

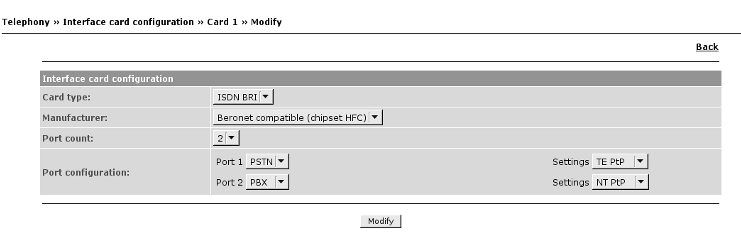

**Figura 7.68:** Telefonia - Cartas - Inserir

Para cada carta inserida existem 3 opções: Voltar, Modificar e Apagar (Figura 7.69).

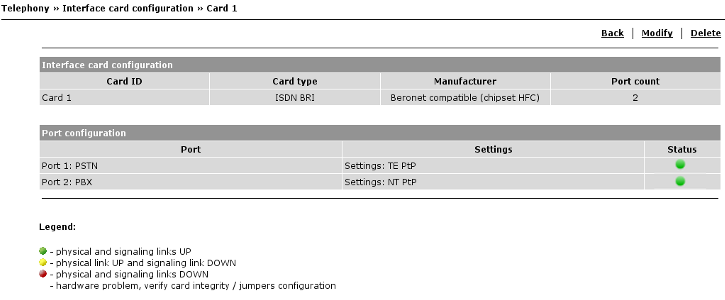

**Figura 7.69:** Telefonia - Definições de Carta

Se a porta estiver ligada à rede fixa (PSTN) é necessário configurar o setting como TE. Se a porta estiver ligada a uma central PBX é necessário configurar a porta como PBX e o setting como NT. Caso seja usada umas das portas RDIS para FAX (comportando-se normalmente como um PBX) é necessário configurar a porta como FAX (para aparecer esta opção é necessário configurar um interface FAX - menu que será abordado de seguida) e o setting como NT. No caso de existir um interface GSM configurado numa das portas, é necessário escolhe-lo da lista e configurar o setting como TE. No caso da configuração de uma ISDN PRI, é necessário indicar se a linha utiliza o protocolo R2 (protocolo utilizado no Brasil) e se o CRC4 está activo na linha.

Após a configuração da placa, poderemos visualizar uma listagem com as placas configuradas, conforme é visível na Figura 7.70.

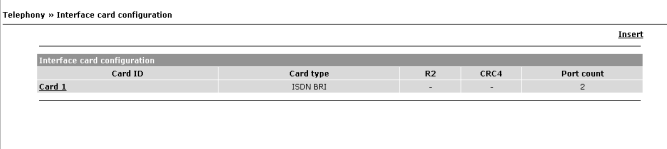

**Figura 7.70:** Telefonia
