T38

De seguida iremos lhe apresentar os passos necessários para configurar o protocolo T38.

Nota: Estas configurações deverão servir apenas como exemplo!

Em IPBrick.GT > Servidor de Fax irá activar o serviço de FAX. Logo que isso seja feito, visualizará três novos links no canto superior direito da página: Alterar, Interfaces de Fax interfaces e Utilizadores de Fax

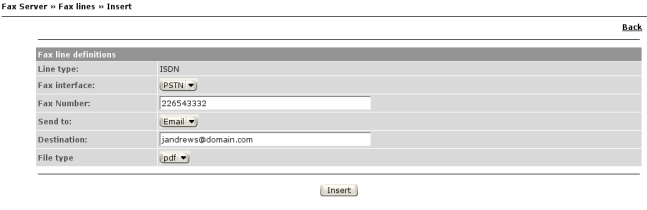

Figura 5.6: Servidor de Fax - Definições de linha de Fax
Image 10906fax

Clique em Interfaces de Fax terá disponíveis dois tipos de interface FoIP-SIP e FoIP-T38. Selecione FoIP-T38 e crie uma nova interface para o seu operador T38.

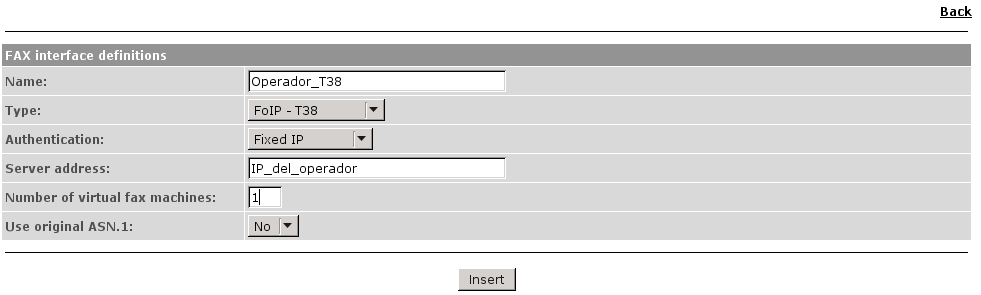

Figura 5.7: T38 - Interfaces de Fax
Image t382

Em IPBrick.GT > Servidor de Fax > Gestão de Rotas) crie uma rota FAX da mesma forma que o faria para uma rota SIP.

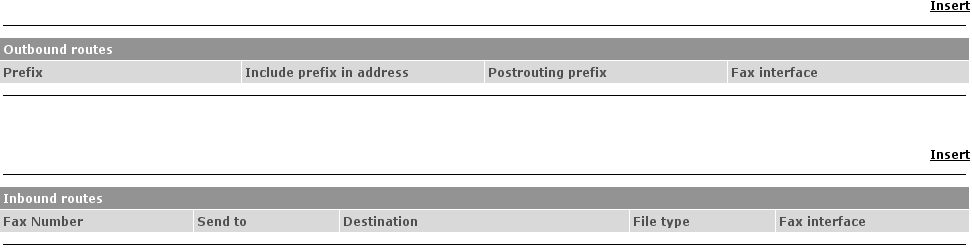

Figura 5.8: T38 - Rotas FAX
Image t383

Clique em Inserir em Rotas de Saída e adicione uma rota usando o interface criado anteriormente. Poderá configurá-lo como gateway predefinida ou como um prefixo.

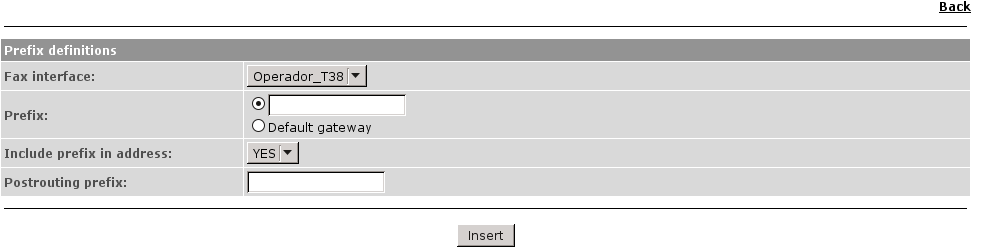

Figura 5.9: T38 - Rotas de Saída
Image t384

Deverá agora inserir uma rota de entrada.

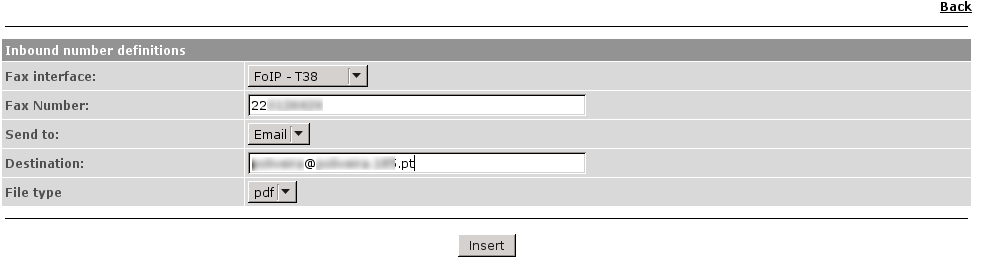

Figura 5.10: T38 - Rotas de Entrada
Image t385

O resultado final deverá ser semelhante ao apresentado na figura seguinte:

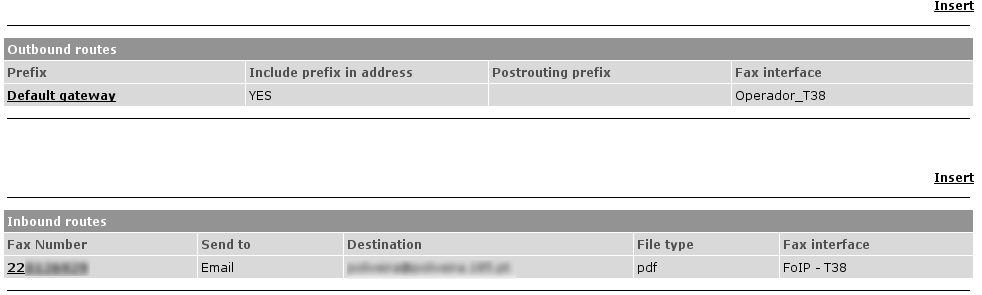

Figura 5.11: T38 - Resultado Final
Image t386

Neste exemplo, a gateway Fax predefinida é o operador T38 e a DDI 22XXXXXXX tem uma entrada T38.
