Plano de marcação

Em plano de marcação poderá verificar as tabelas de informação respeitantes às rotas Internas, de Entrada e de Saída. Será também possível fazer pequenas modifcações rápidas, simplesmente clicando nos ícones correspondentes.

No topo da página existe um filtro (Figura 4.112) onde poderá seleccionar o prentende que seja recuperado, Tudo ou apenas as Internas (Figura 4.113), de Entrada (Figura 4.114) ou Rotas de Saída (Figura 4.115).

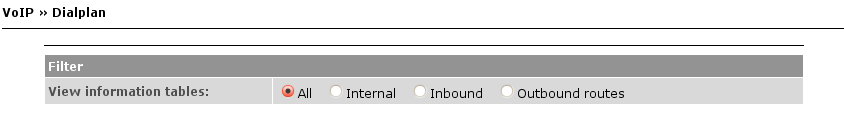

Figura 4.112: VoIP - Plano de Marcação - Filtro
Image dp1

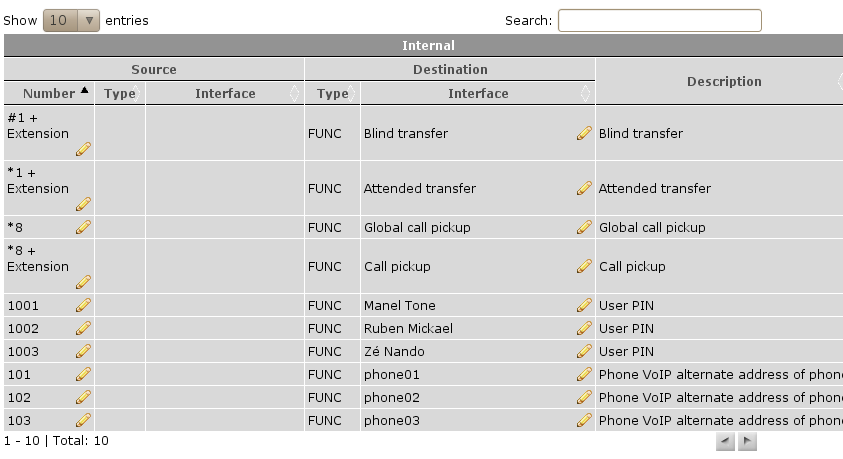

Figura 4.113: VoIP - Plano de Marcação - Internas
Image dp2

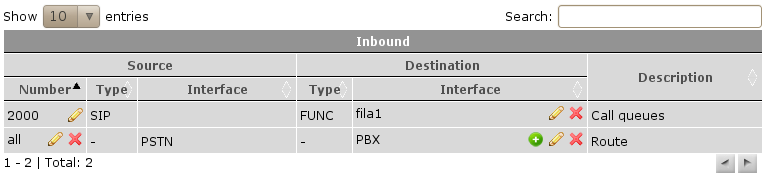

Figura 4.114: VoIP - Plano de Marcação - Entrada
Image dp3

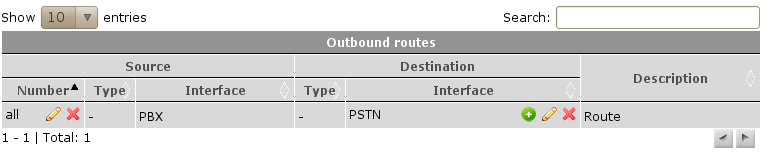

Figura 4.115: VoIP - Plano de Marcação - Rotas de Saída
Image dp4

Estas tabelas estão organizadas por Número, Tipo e Interface para origem e destino. Em todas poderá seleccionar, o número de entradas a serem visualizadas (10, 25, 50, 100, 250), ordenar a tabela por coluna, ler a Descrição em cada linha e existe também uma caixa de pesquisa para executar as suas queries.

É também importante notar que, para além de em cada linha mostrar um elemento da tabela, existe uma coluna dedicada para Tudo (rotas de entrada e saída).

Existem três tipos de ícones (Figura 4.116) com diferentes resultados dependendo da sua localização:

Figura 4.116: Adicionar - Editar - Apagar Ícones
Image dp5
