Communications analogiques

Dans le cas des accès/lignes de téléphonie analogiques, l'IPBbrick.GT possède une carte comme celle de la Figure 6.2. Cette carte peut avoir des modules différents insérés:

• FXS: Foreign eXchange Subscriber interface, pour connecter aux téléphones, modems, FAX, etc. (MODULES VERTS);
• FXO: Foreign eXchange Office interface, pour connecter au PSTN (MODULES ROUGES);

  Dans l'exemple de la Figure 6.2, les deux premières interfaces sont FXS et les dernières sont FXO. On peut voir la connexion entre le module et le port spécial. Si vous souhaitez connecter des téléphones aux ports FXS, ces ports devront être connectés, en utilisant l'interface PW montré dans laa Figure 6.2.

Remarque: Les jumpers de la carte ne doivent pas être modifiés. Le lien physique est le RJ-11.

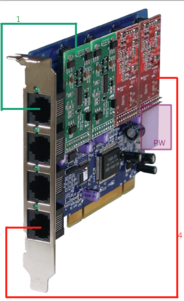

Figure 6.2: Carte analogique de téléphonie
